Scambiatore di calore Zodiac Heatline 70

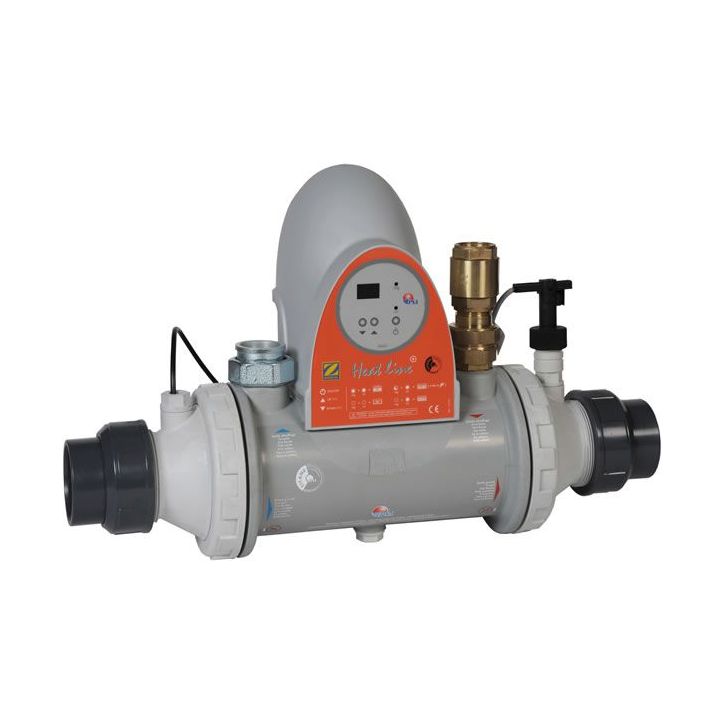

Scambiatore Heat Line senza circolatore Zodiac per piscine

Scambiatore di calore per masse d'acqua fino da 50 m³ a 160 m³

Lo scambiatore di calore per piscina Heat Line è disponibile nel modello nudo, senza circolatore o completo per la massima personalizzazione del vostro impianto. Tutti i modelli sono compatibili con qualsiasi tipo di riscaldamento domestico (pompa di calore, caldaia, geotermia, solare).

Lo scambiatore per piscina Heat Line è facile da installare e disponibile in diverse configurazioni per adattarsi a qualsiasi tipo di installazione. Si installa nel locale tecnico, in prossimità della caldaia e all'uscita della filtrazione senza bypass. Offre la possibilità di invertire il senso di circolazione del circuito primario e secondario girando lo scambiatore.

Zodiac ne consiglia l'uso per le seguenti piscine:

• Piscine esterne, interne e sotto riparo;
• Piscine interrate, seminterrate, fuori terra, piscine private, pubbliche;
• Volume d’acqua a partire da 50 fino a 200 m3 (in base al modello)(vasca all’aperto privata, clima temperato, con copertura isotermica, dal 15 maggio al 15 settembre);
• Potenza: da 70 kW;
• Installazione: in locale tecnico, montaggio in linea.
• Alimentazione elettrica: monofase (230 V)

CONSIGLI PER L'INSTALLAZIONE DELLO SCAMBIATORE PER PISCINA HEAT LINE

Nel locale tecnico, vicino alla caldaia e all'uscita della filtrazione senza by-pass. Posizione orizzontale in linea sulle tubature. Alimentazione primaria dall'alto.

• Alimentazione elettrica in mono 230 V con protezione a interruttore differenziale 30 mA in testa linea (non compreso);
• Possibilità di invertire il senso di circolazione del circuito primario e secondario girando lo scambiatore;
• Casi particolari: scambiatore alimentato dai pannelli solari. Occorre dimensionare lo scambiatore in base alle esigenze di riscaldamento della piscina, alle caratteristiche degli scambiatori con primario a 45 o 60 e alla potenza restituita dai pannelli solari. In ogni caso occorre alimentare lo scambiatore da un serbatio di accumulo solare situato tra i pannelli e lo scambiatore.

Lo scambiatore di calore Heat line non è compatibile con un montaggio diretto a partire dai pannelli solari.

Attenzione

Temperatura fonte primaria max = 90°C. Pressione Max = 2 bar.

Montato con caldaia a muro esistente o con caldaia a regolazione incorporata all'interno.
